Suszarnia wymiennikowa Magnum
Suszenie kontaktowe [surowiec bezpośrednio kontaktuje się z powierzchnią grzewczą] umożliwia w znaczącym stopniu ograniczyć przepływ powietrza, które wykorzystywane jest wyłącznie do usuwania pary wodnej z suszarni.
Pozwala to użyć zaledwie 1 m3 powietrza do usunięcia 1 m3 pary wodnej.
Zadaniem wentylatora pary jest wyłącznie utrzymanie nieznacznego podciśnienia wewnątrz suszarni i usuwanie oparów do otoczenia. W suszarni wymiennikowej nie jest wymagane stosowanie cyklonów, ponieważ transport surowca realizowany jest mechanicznie.
Przewaga suszarni Magnum
nad suszarniami taśmowymi
i bębnowymi:

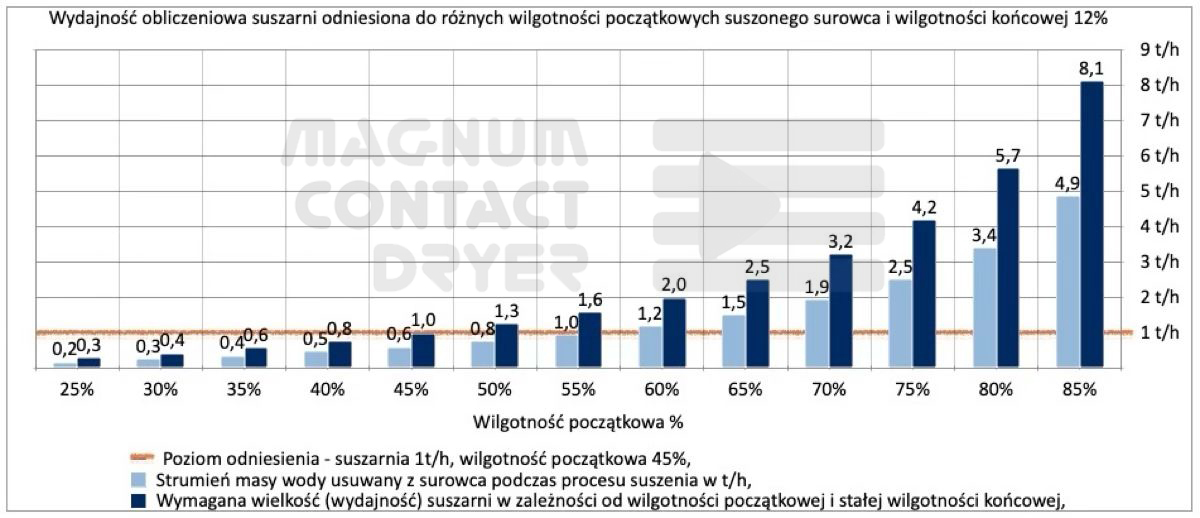

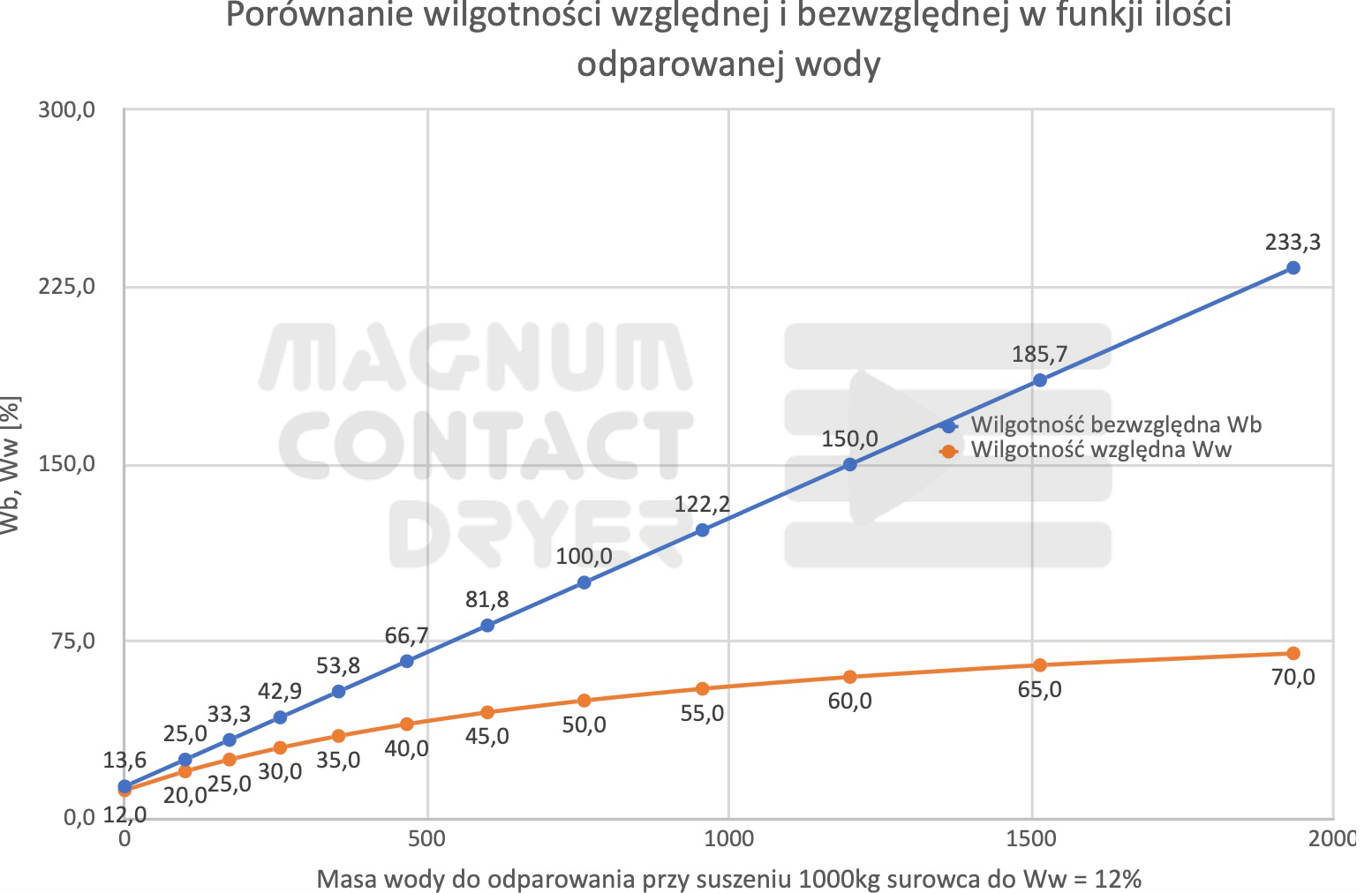

Wykorzystując powszechne zjawisko osmozy, proces suszenia wilgotnego surowca np. trocin lub innych materiałów sypkich polega na wyrównywaniu się wilgotności. Surowiec o wilgotności większej od wilgotności środowiska, w którym występuje, będzie dążył do wilgotności równowagowej.
W sytuacji gdy środowisko ma wysoką wilgotność, a chcemy przyspieszyć proces suszenia, niezbędne jest zastosowanie urządzeń suszących.

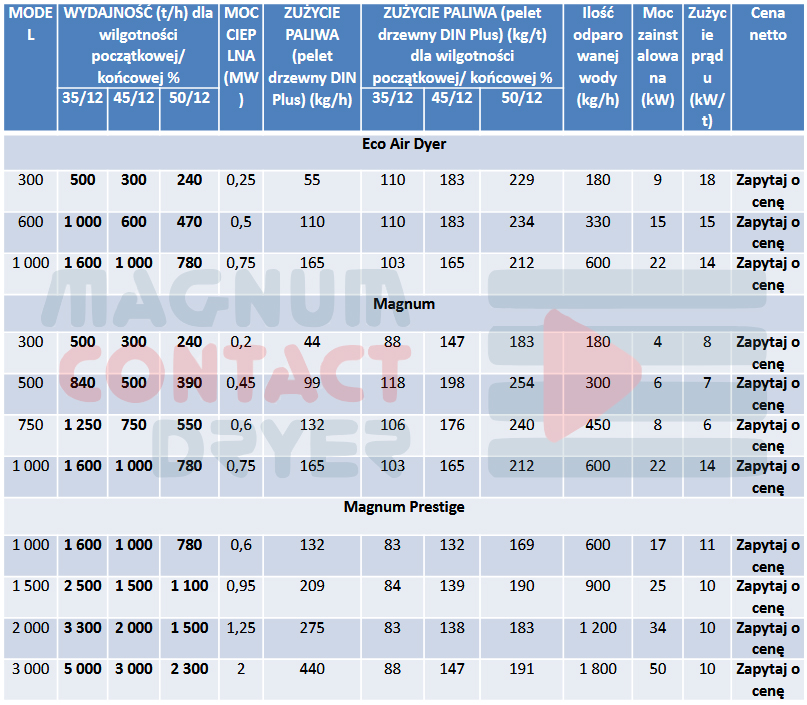

W poniższej tabeli przedstawiono porównanie parametrów eksploatacyjnych i energetycznych wybranych rodzajów suszarń w odniesieniu do wydajności 1000 kg/h suchego surowca.
Uwaga!
W odpowiedzi na potrzeby Klientów dla bezpiecznej pracy na suszarniach do biomasy w wyniku ciągłych prac badawczo-wdrożeniowych firma Labara Energy opracowała Inteligentny System Suszenia, który nie dopuszcza do zaistnienia zapłonu suszonego surowca. System ten można zastosować jedynie w tak zbudowanej maszynie jak suszarnia Magnum. System składa się z poniższych zabezpieczeń:
- Temperatura Suszenia Poniżej Temperatury Zapłonu - obrotowy wymiennik ciepła powoduje oddzielenie spalin od surowca. Nośnikiem energii nie jest rozrzedzony gaz o wysokiej temperaturze i niskiej efektywności przenoszenia energii, tylko wysokoefektywny wymiennik ciepła, co umożliwia obniżenie temperatury do temperatury niższej od temperatury zapłonu suszonego materiału.
- Inteligentny Regulator Bezpiecznej Temperatury- jest możliwy jedynie w takiej suszarni, która ma oddzielone spaliny od oparów, a przekazywanie energii nie zachodzi przez powietrze. System wykorzystuje aktywny czujnik tlenku węgla, który pracuje w trybie ciągłym i reguluje proces w taki sposób, że nie dopuszcza do zapłonu suszonego materiału. System regulacji ustala temperaturę bezpieczną suszenia w zależności od wilgotności dostarczanego materiału. Gdyby do suszarni dostarczony został zbyt suchy materiał, to system automatycznie obniża temperaturę pieca do czasu braku pojawiania się tlenku węgla.
- Suszenie w atmosferze o dużej zawartości pary wodnej - suszenie w otoczeniu zagęszczonej pary wodnej wyklucza możliwość zapłonu materiału, ze względu na mniejszą zawartość tlenu
- W poniższych typach suszarń nie ma możliwości zastosowania Inteligentnego Systemu Suszenia, ponieważ:
--Suszarnia bębnowa/ rurowa - suszenie odbywa się w otoczeniu spalin, które zawsze zawierają pewien po-ziom tlenku węgla; duża ilość powietrza wyklucza rozpoznanie zarzewia zanim nastąpi pożar; zabezpieczenie jedynie przez obniżenie temperatury suszenia [obniżenie wydajności/ droższa eksploatacja) lub system gaszenia pożaru,
-- Suszarnia taśmowa - jeżeli lokalnie w suszarni taśmowej wystąpi zgazowanie materiału np. na skutek uszkodzenia części mechanicznych suszarni, to udział tlenku węgla w dużej ilości powietrze jest zbyt niski, aby go wykryć; zabezpieczenie jest możliwe jedynie przez obniżenie temperatury suszenia [obniżenie wydajności/ droższa eksploatacja). Również w suszarniach taśmowych zdarzały się pożary.
Różnica pomiędzy suszarnią Magnum, a suszarnią bębnową i taśmową

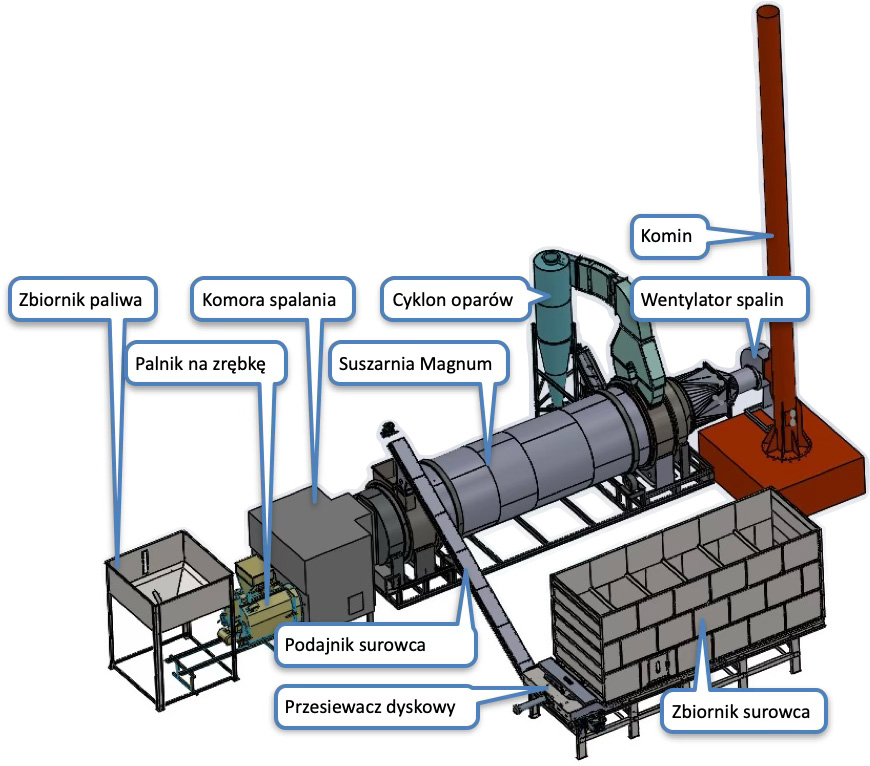

Opis działania
suszarni Magnum:

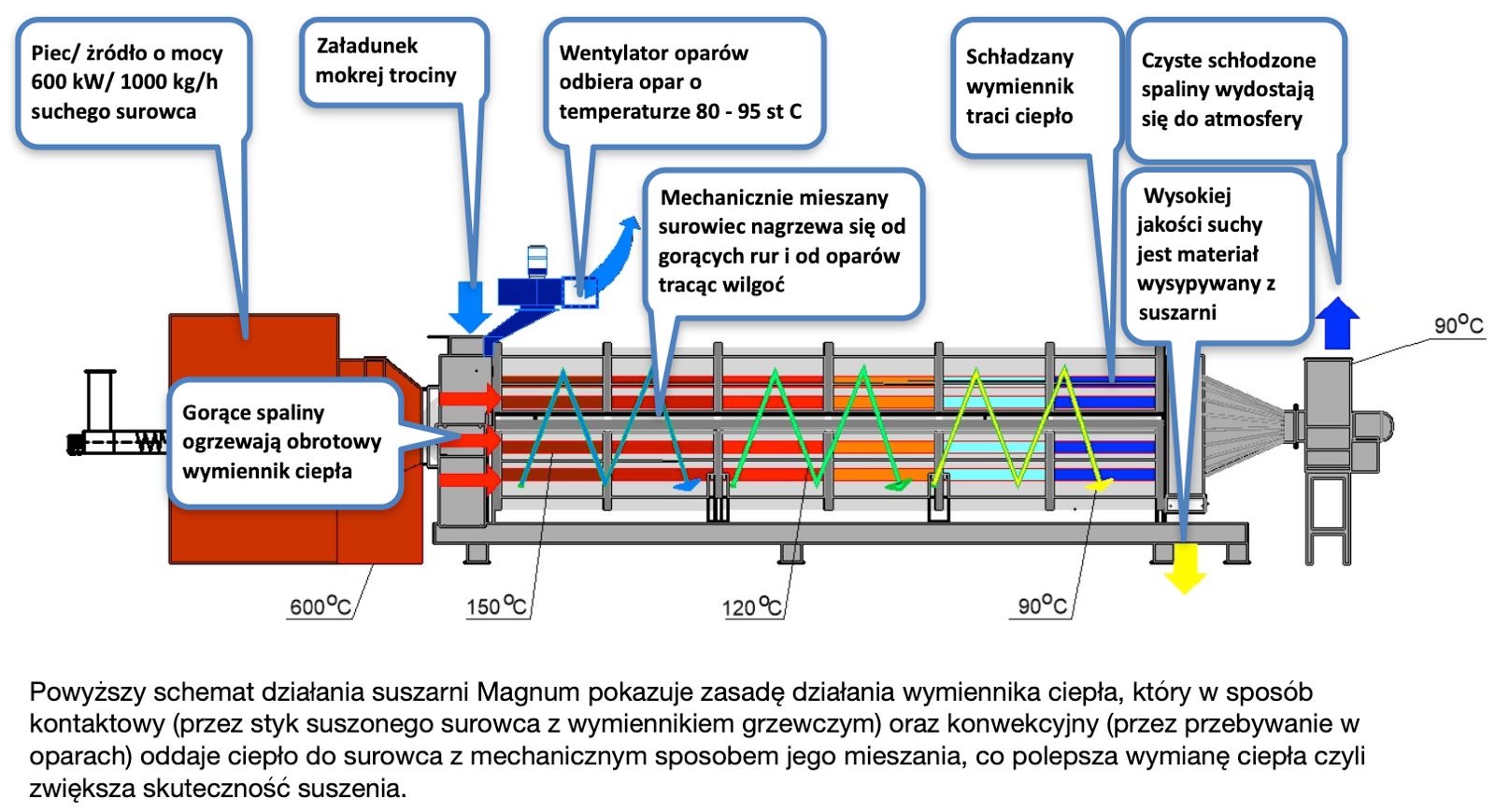

Wymiennik ciepła jest zainstalowany wewnątrz bębna suszarni i jest nagrzewany spalinami z pieca na biomasę. Trociny leżą na rurach wymiennika i są podgrzewane kontaktowo. Obrót wymiennika powoduje ruch trocin i zabezpiecza przed ich przegrzaniem. Wraz z przesuwaniem się trocin w stronę wysypu suszarni, traci ona wilgotność i wychładza spaliny.
ZALETY SUSZARNI MAGNUM:
- Niska temperatura suszenia - surowiec nie zmienia koloru,
- Niskie koszty suszenia - nieporównywalnie niskie zużycie paliwa i prądu w odniesieniu do pozostałych rodzajów suszarń,
- Bezpieczeństwo suszenia - możliwość suszenia w otoczeniu nasyconym parą wodną powoduje, że jest niewielka ilość tlenu, a cała ilość surowca znajdującego się w bębnie suszarni zabezpieczona jest czujnikiem tlenku węgla CO,
- Łatwa obsługa - proces odbywa się automatycznie lub półautomatycznie,
- Wysoka trwałość suszarni - osiągana jest poprzez zastosowanie materiałów odpornych na wysoką temperaturę i korozję. Wymienniki ciepła wykonane ze stali INOX do linii suszących surowiec pochodzenia rolniczego - biomasa agro, nawozy organiczne itp. Wymienniki ciepła wykonane ze stali kotłowej do linii suszących surowiec pochodzenia drzewnego - trociny, zrębek drzew liściastych i iglastych.

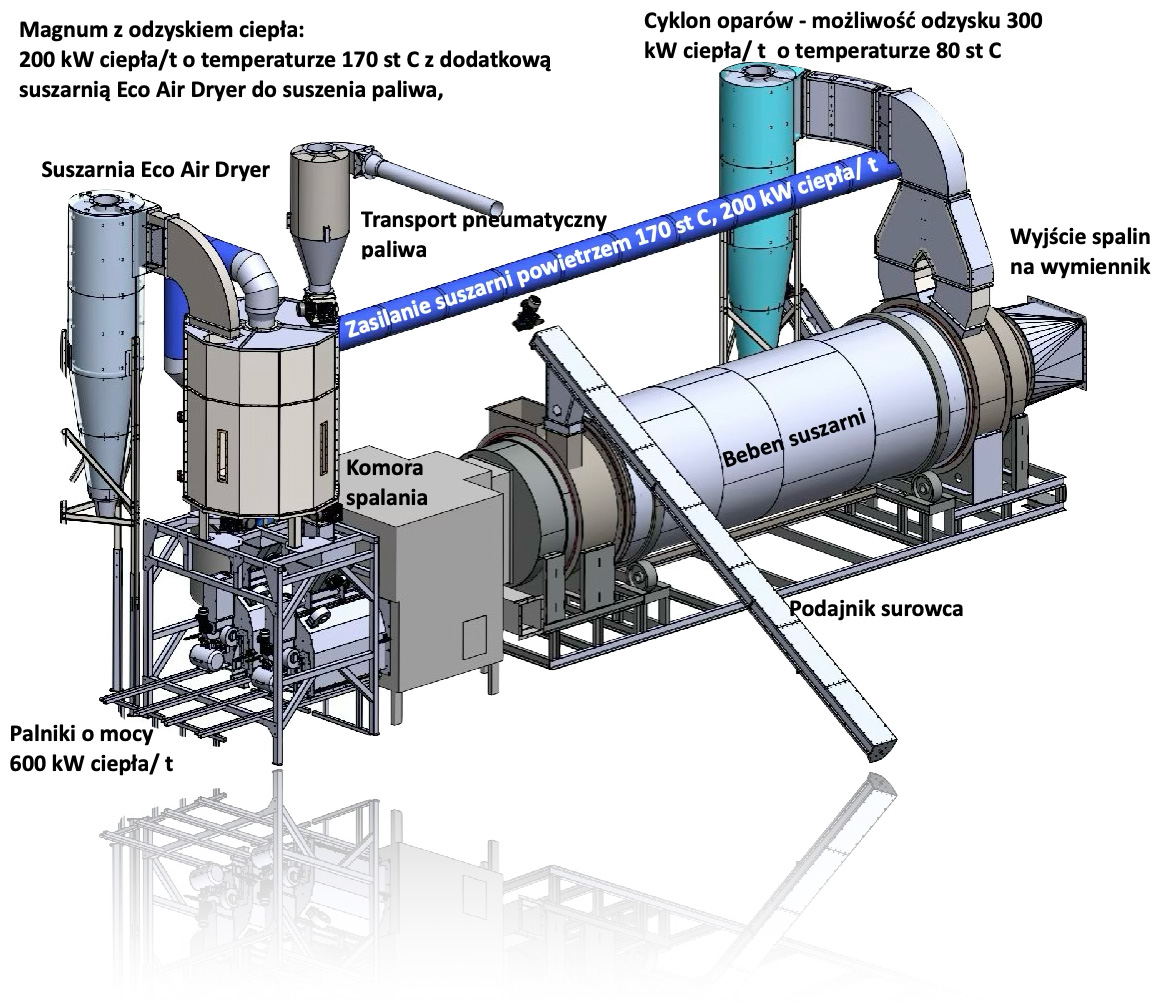

- Możliwość skojarzenia procesów cieplnych występujących w przemyśle
drzewnym. Ze względu na wysoką temperaturę i duże stężenie [zawartość wilgoci] oparów usuwanych z suszarni do otoczenia, istnieje możliwość pozyskania energii cieplej do zakładowych instalacji grzewczych z ciepła odpadowego.
Opis zasady działania układu zabezpieczeń i regulacji pracą suszarni:

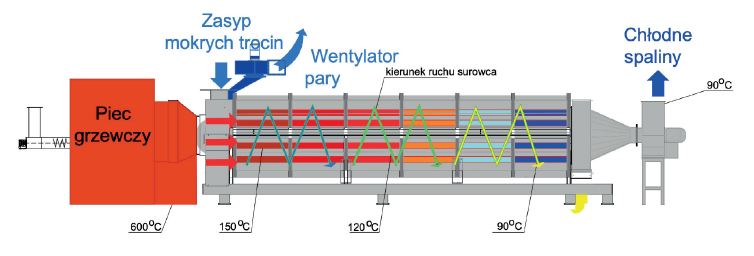

Poniżej schemat przepływu trocin i spalin oraz zabezpieczeń:
Zabezpieczenie suszarni przed ewentualnym wystąpieniem zapłonu suszonego surowca odbywa się za pomocą dwóch niezależnych pomiarów.
